Lei05 USB HUBで複数のUSB機器を接続テスト

Lei05に「USB-OTGケーブル」を繋げることで、パソコン用のUSBデバイスを使用する事ができますが、ケーブル単体では、1つのUSB機器しか使用できませんので、USB-HUBが使用できるかどうか手持ちの機器を繋いで動作検証してみました。





動作検証用に使用する『USB HUB(3点)』



手元にあるUSB HUBは写真にある3つなので、これらをLei05と接続して使えるかどうか検証してみます。



Lei05動作検証用『USB HUB (3点)』
Lei05動作検証用『USB HUB (3点)』



 1番上は、確かダイソーで売られてた300円ぐらいのUSB2.0 HUB。

 2番目は、以前、使用してたやや古いUSB2.0 HUB。(メーカー不明)

 3番目は、現在PCで使用してる、anker製のUSB3.0 HUB。

一応、3つともパソコンでは正常に動く動作品です。
ただ、動作が不安定になるものもあり。

この3つに、『USBスピーカー』と、『USBマウス』を繋いで動作テストしてみます。



Lei05とUSB HUBを接続



1番目: ダイソー USB HUB(USB 2.0)



最初は、1番目のダイソーの物で、これは、うちの環境では使えませんでした。
品質のばらつきがあるかもで、もしかしたら使えるものもあるかもしれません。



2番目: メーカー不明 USB HUB(USB2.0)



このUSB HUBは、一応、使用はできましたが、USBマウスの方は問題なく使えましたが、USBスピーカー方は、音声が途切れ途切れになるようで、通信処理の分配処理が上手くできないのかもしれません。

3年以上前に使ってたものなので、部品劣化して寿命かもしれません。

このHUBには補助電源用の接続端子があるので、専用のACアダプターを繋ぐと上手く動くのかもしれないです。(ACアダプターは紛失してます)



3番目: Anker USB HUB(USB3.0 )



他の2つの物は、使用に難がありましたが、AnkerのUSB HUBのみ正常に動作しました。

室内で1時間以上、動作テストしてますが、不都合は見られず、スピーカーもマウスも動作安定していて、音が途切れることもありませんでした。

ただ、使用するUSB機器との相性もありそうなので、絶対的に保証できるわけではありません。

追記:
その後、2週間以上、車載用途で「USBスピーカー(MS-P08UWH)」+「ワイヤレストラックボール(M-RT1DRBK)」で使用していますが、極まれに、認識に失敗することがあります。
恐らくですが…、車内の振動などでUSB HUB側かコード側に接触不良が起きているのではないかと思います。
もし利用を検討されている場合、その辺りご注意ください。





『Anker USB HUB(USB3.0 )』をベースに動作テスト



手持ちの物で、正常に動作するのが、『Anker USB HUB(USB3.0 )』のみだったので、これを車載用のベースにテストしてみます。

『Anker USB HUB(USB3.0 )』は、4ポートあるので、手持ちの有線・無線マウスを全部接続してみて動くかテストしてみました。

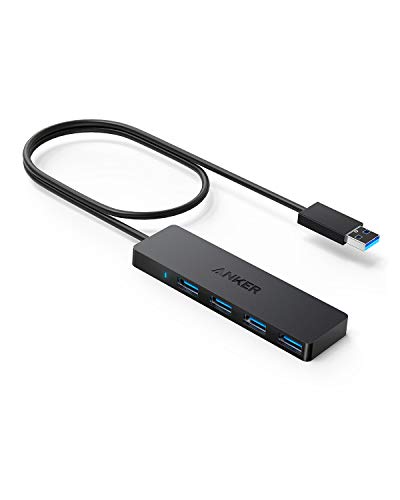

Lei05 + Anker USB3.0 ウルトラスリム 4ポートハブ
Lei05 + Anker USB3.0 ウルトラスリム 4ポートハブ

接続したのは、USBスピーカー(MS-P08UWH)、ワイヤレスマウス(G304)、エレコムの光学式マウス、バッファローの光学式マウスの合計4つです。

無茶苦茶なつなぎ方ですが、一応すべて動きました。
すべて正常に動き、3つのマウス全部使えました。



USB HUB・その他の『消費電力』



USBの電圧・電流 計測器を繋いで、消費電力を調べてみました。

Anker USB HUB(USB3.0 )の消費電力は、ごく微量みたいで、数値に変化なし。

エレコムの光学式マウスを繋ぐと、0.04Aほど上昇。

バッファローの光学式マウスは、0.02A

Logicoolの無線マウスは、0.04A

USBスピーカー(MS-P08UWH)は、0.04A

消費電力について、余談ですが、Lei05は、初回起動時 1.4Aぐらいまで上昇するようですが、その後、一度電源を落として、すぐに2回目の起動では1.4Aまで上がらず、0.8A程度になるので、完全放電した後、内部のコンデンサーに蓄電される際に、一番、電力を消費するみたいです。



おまけ(USB カードリーダーを接続)



手持ちのTRANSCEND(トランセンド)「TS-RDF5W [USB 3.0 カードリーダー ホワイト]」を繋いでみましたが、これも問題なく動いてるようですが、Lei05側で、設定画面を見たり、ファイルマネージャーなどが利用できないので、使用はできませんでした。



Lei05 + TS-RDF5W
Lei05 + TS-RDF5W



まとめ



以上、Lei05+USB HUBを使い、複数のUSBデバイスが同時利用できるかどうかの動作検証でした。

上記の情報通り使えない物の方が多かったので、Lei05で使用可能かどうかは、実際に接続してみないとわからないと思います。

現在使用している「Anker USB3.0 ウルトラスリム 4ポートハブ」に関しても、一応、安定して動作はしていますが、稀に認識しないことがあって、その場合は、ケーブルを差しなおすと動いたりします。

原因は車内の振動などによる接触不良だと思いますが、完全に安定して動作を保証するものではないので、その辺りは十分ご注意ください。

万が一、トラブルがあった場合は、配線を繋ぎなおせるような場所に設置しておい方が、安心できると思います。

また、今後、別のUSB HUBを購入した場合は、別記事でレビューして紹介する予定です。



Lei05で、USB-OTGケーブルを使用する方法は、Yupiteruの公式のマニュアルや、Yupiteru公式サイトに記載がなく、推奨されていない方法の為、Lei05に故障のリスクが伴いますので、もし試される場合は自己責任でお願いいたします。

USB-OTGを使用してLei05 が故障した場合、メーカー保証が受けられない恐れもありますのでご注意ください。
